机房动力环境监控系统是一项由“网络技术+通信技术+自动控制技术+传感技术”构成的监控系统,其监测对象主要是机房内的动力设备与机房环境等。建设智能化机房动力环境监控系统,可加强机房设备维护,保障机房安全。

大榕树PM380多功能为一体的智能三相综合电力监测仪表也是机房动力环境监控系统中不可缺失的部分让我们一起来了解下吧

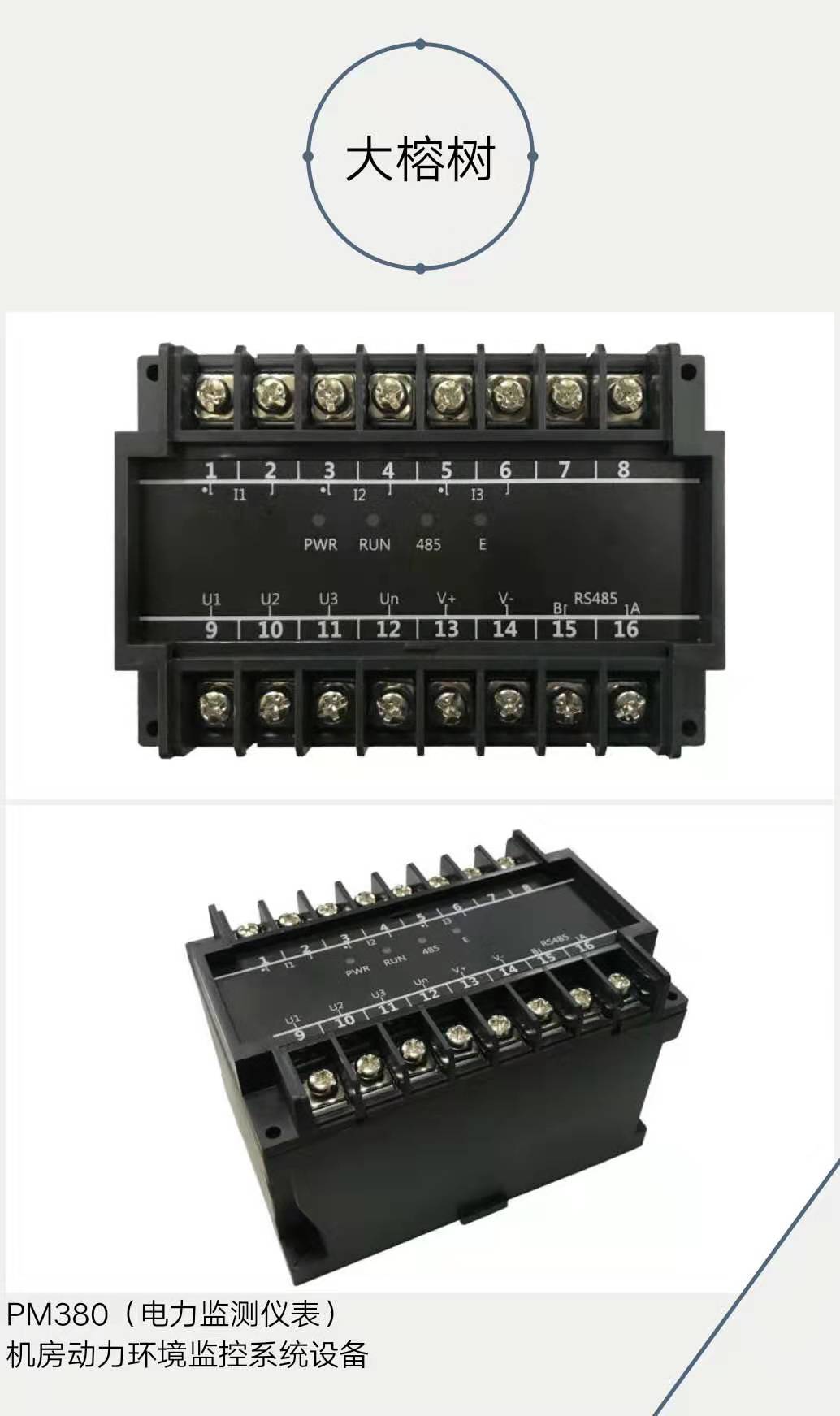

大榕树产品——PM380

PM380是一种集可编程、自动化测量、电能累加、数字通讯等功能为一体的智能三相综合电力监测仪表,适用于 3 相 4 线,单相电网。

产品特性

1. 采用PIC主控,工业级标准设计,稳定可靠,可在-20℃~70℃环境下7×24h正常工作;

2. 简单易用的设置软件;

3.设计前置接口,接线方便;

4. 外壳带有35mm标准卡轨卡扣,可轻松安装配电箱卡轨;

5.内置RS485,可供过modbus协议读取电量信息;

6. 通过CE(EN61326 EN61010)认证;





产品主要参数



项目

类型

说明

监控项目

精度

1级



电表常数

5000



电压

各相相电压 30~400V

各相线电压 30~600V

三相平均相电压 30~400V

三相平均线电压 30~600V



电流

各相电流0~5A 最小可测量电流:1mA

三相平均电流0~5A



频率

50~60Hz



功率

各相无功功率

各相有功功率

三相无功功率

三相有功功率



功率因数

各相功率因数

三相率因数



电能

三相正有功电能

三相负有功电能

三相正无功电能

三相负无功电能

通讯接口

RS485

通讯速率:1200 2400 4800 9600 19200bps (默认9600bps)

数据位:8bit

停止位:1bit

校验:无

电源参数

输入范围

9~24V



最大功率

1W

工作环境

温度

-10℃~50℃

相对湿度

5%RH~95%RH

尺寸与重量

主机尺寸

75x110.5x72mm

净重

247g



包装尺寸

75mm*125.6mm*72mm

毛重

294g



安装安全四大注意事项

● 安装过程中电源保持关闭状态,同时佩戴防静电手腕,并确保防静电手腕与皮肤良好接触,避免潜在的安全隐患

● 电量仪需要在正确的电压下才能正常工作,请确认供电电压与电量仪所表示的电压相符;

● 电量仪通电前请确认不会引起电源电路超负荷,以免影响电量仪正常工作设置造成不必要的损坏

● 为减少受电击的危险,在电量仪工作时不要触摸外壳,及时在不带电的情况下,也不要自行打开;





安装安全注意事项

温度/湿度

  为保证电量仪长期稳定工作,延长使用寿命,请维持环境一定的温度和湿度。过高或过低的环境湿度易引起绝缘材料漏电、变形甚至金属部件锈蚀现象,温度过高会加速绝缘材料的老化过程,严重影响设备使用寿命。

室内防尘

灰尘落在电量仪表面会造成静电吸附,使金属接点接触不良。虽然设备本身在防静电方面做了一点措施,但当静电超过一点强度时,仍会对内部电路板上的电子元件造成致命的破坏,为避免静电影响设备正常工作,请注意以下事项:

● 定期除尘,保持室内空气清洁;

● 确认设备良好接地,保证静电顺利转移。

电磁干扰

电磁干扰会已电容耦合、电感耦合、阻抗耦合等等传导方式对设备内部的电容、电感等电子元件造成影响,为减少电磁干扰因素造成的不利影响,请注意以下事项:

● 电量仪应远离高频大功率、大电流设备,如无线发射台等;

● 必要时采取电磁屏蔽措施。

防雷要求

雷击发生时,在瞬间会产生强大的电流,放电路径上空气会被瞬间加热至20000摄氏度,瞬间大电流足以给电子设备造成致命的损害。为达到更好的防雷效果,请注意以下事项:

● 合理布线,避免内部感应雷;

● 室外布线时,建议使用信号防雷器。
