• • 交流电系统中“UPS、ATS、STS、EPS”这些简称各是什么意思？
  • UPS，交流不间断电源，服务器精密电用的，主要是在线式的，可靠性极高，输出电压、频率、波形、逆变旁路切换时间、整机MTBF都要求很高。
  • ATS，自动切换开关，机械切换的，秒级间断时间，一般用于UPS输入前端，用于2路市电切换或市电油机切换。
  • STS，静态切换开关，用SCR电子开关切换的，毫秒级间断时间（一般小于等于5毫秒），用于UPS输出端，配合LBS（负载母线同步系统）用，可以做到0间断切换。
  • EPS，应急电源，主要是消防用的，后备式的，切换时间大于UPS，不适宜用于计算机等精密供电场合。
• 在机房监控系统中，大榕树针对ATS/STS这一模块进行了动环监控，实时监测ATS/STS的自动转换供电、静态转换两个独立的电源之间。一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、Email、声光等对外报警。
• •
  •
  • ATS/STS监控
  •

（1）系统界面

（2）监控内容

实时监控供电ATS、STS自动转换供电、静态两个独立电源之间转换供电，当设备断电、超限时、温度报警，一旦发生报警通过监控平台发出对外报警。

（3）实现方式

ATS应急自动转换开关、STS静态自动转换开关的RS485智能接口与监控主机的RS485接口连接，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录ATS/STS的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。

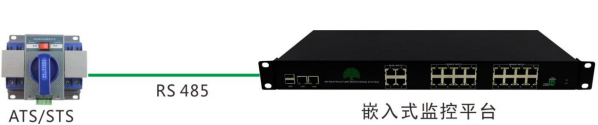

（4）实现结构

（5）实现功能

实时监测ATS/STS的自动转换供电、静态转换两个独立的电源之间。一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、Email、声光等对外报警。

多媒体语音、电话语音拨号、手机短信、Email、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。
